光纖與 IP CAM 監控機櫃安裝成果報告台中 豐原區-某科技機械生產公司光纖網路/監視系統及機櫃
台中 豐原區-某科技機械生產公司安裝光纖網路監視系統及機櫃線路整理(廠房辦公室弱電光纖硬體拉線/網路/監視系統安裝建置、勘塲、估價)
委託人：科技機械連絡窗口專辦主管
委託人地點：台中 豐原區-某科技機械生產公司
光纖與 IP CAM 監控機櫃安裝成果報告
一、 專案概述
專案名稱： 台中 豐原區-某科技機械生產公司網路暨監控系統建置工程]
施作日期： 2026年 3月17日
施作地點： 2F總機房 /全廠區/各小辦公室弱電箱
報告目的： 本報告旨在紀錄光纖骨幹網路與 IP CAM 監控系統機櫃之
安裝成果，確認設備定位、線路整理及系統運作皆符合驗收標準。
1.強化廠區工安問題
2.網路使用方便增加穩定性
3.監視設備更新及增設原位置移動
4.強化防制動物來啃食
二、 系統架構與設備
設備類別 備名稱 / 型號 數量 安裝位置 (U數) 功能說明
光纖設備 光纖收容箱(FDB) 2 各小辦公室弱電箱 外線光纖接續與收容
(e.g., 1-10U)
網路設備 PoE 交換器(Switch) [X] 中層 負責 IP CAM 供電與數據傳輸
理線設備 水平/垂直理線槽 [X] 穿插於設備間 線路固定與美化
儲存設備 網路錄影機(NVR)/伺服器 1 底層 監控影像儲存與管理
電源設備 機架式PDU/UPS不斷電系統 1 最底層 穩定電力供應
三、 機櫃安裝成果與照片紀錄

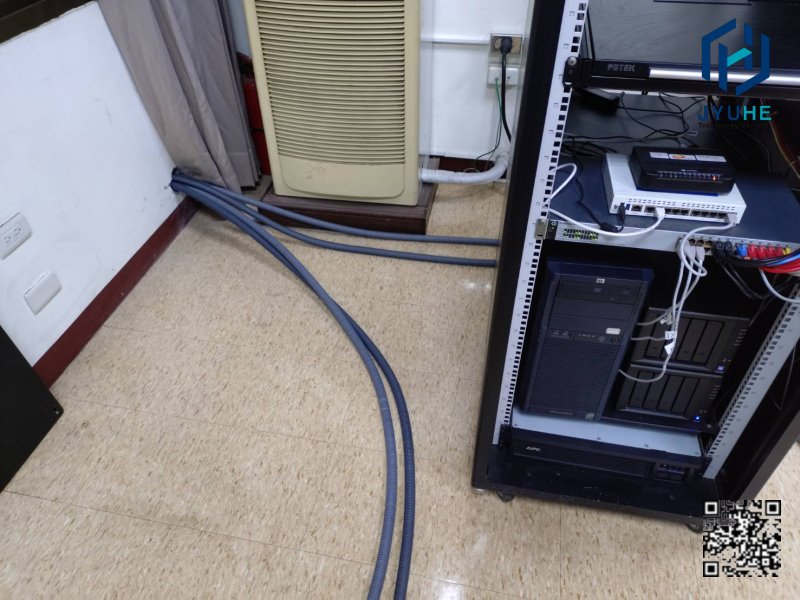

A1光纖及網路管路進入機房內部情況再做防水處理

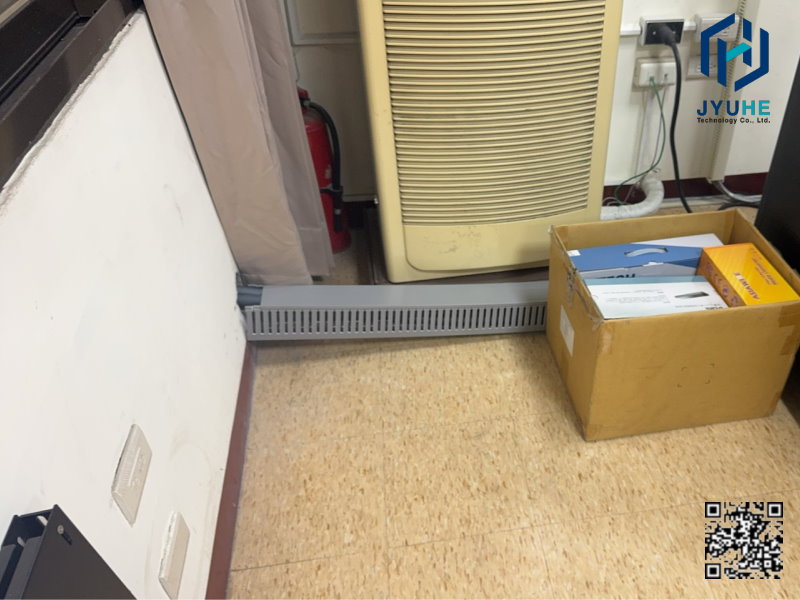

以線槽將CD管整合包覆整齊
A2光纖及網路管路進入機房外觀

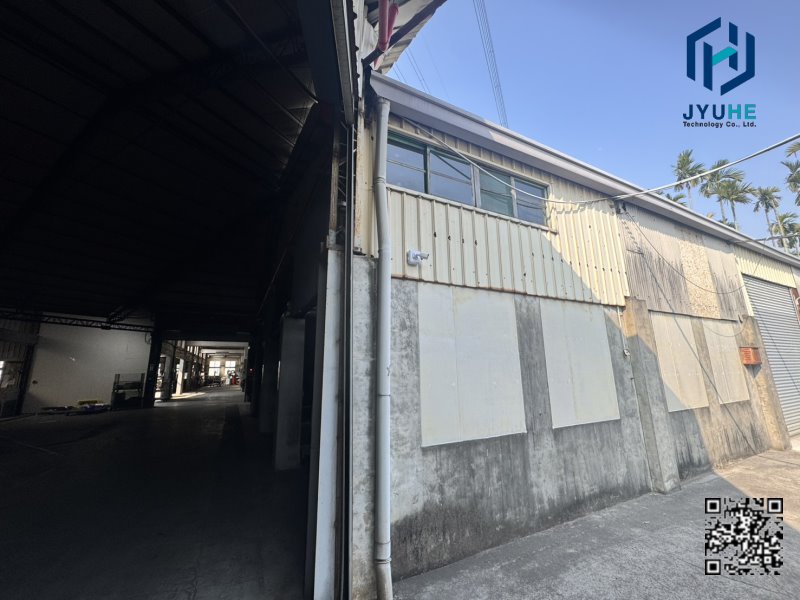

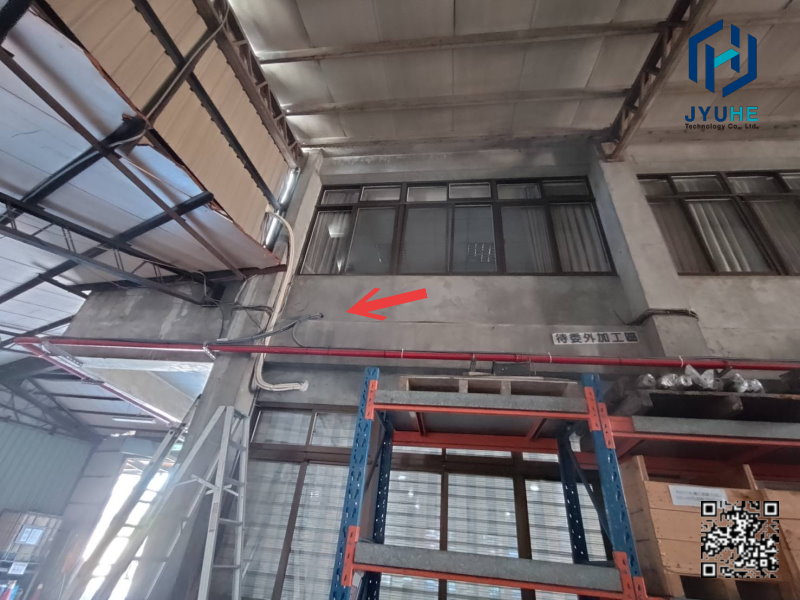

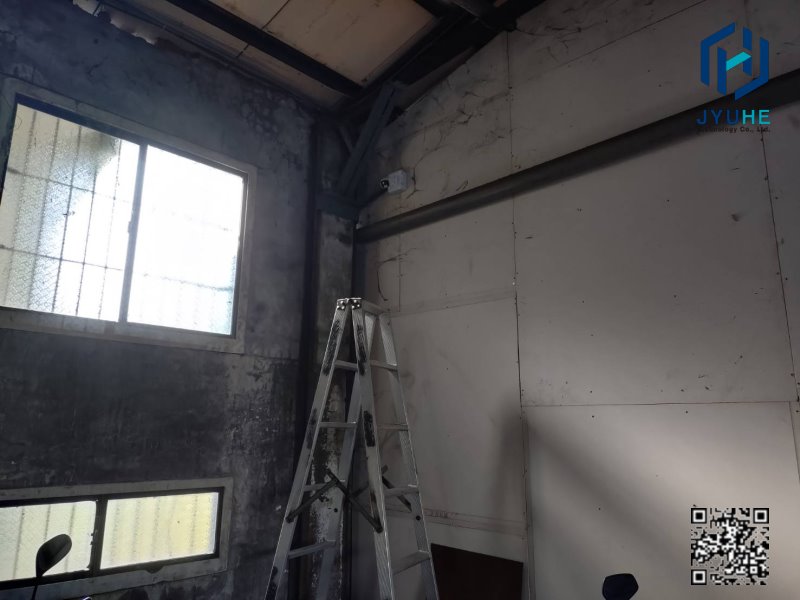

A2光纖管路進入廠區配管

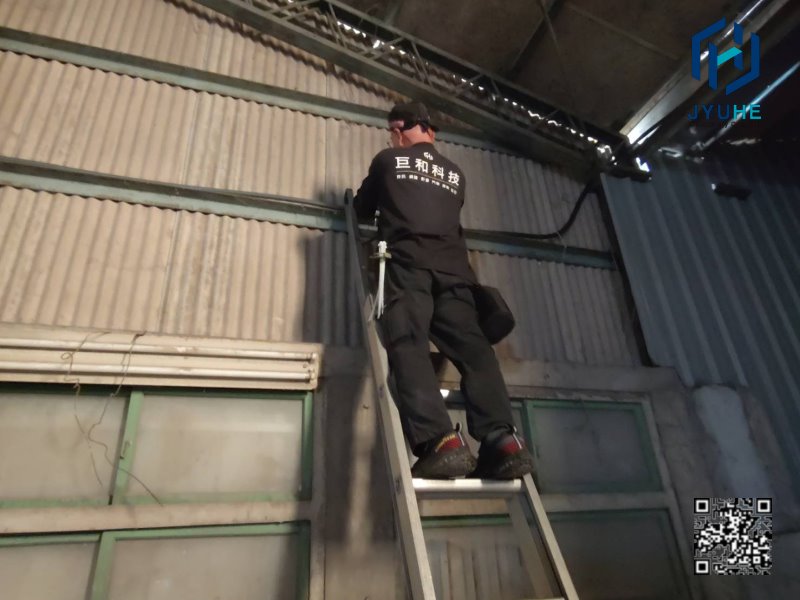

B管線固定工程進行中

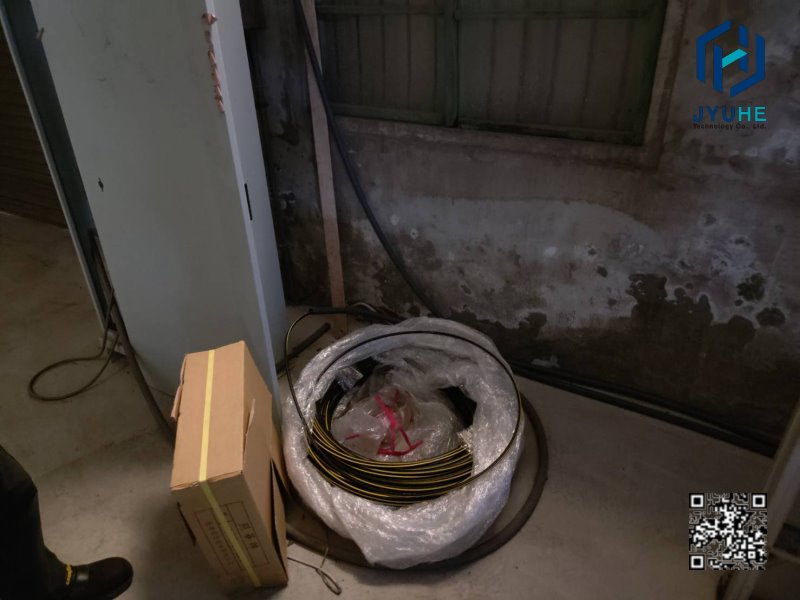

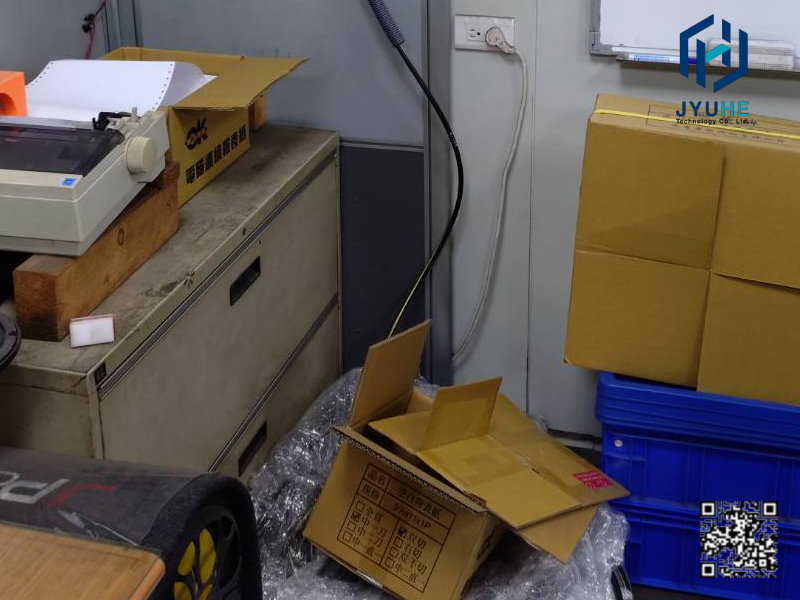

A3光纖佈線完成先前安置點等後序熔接入弱電箱
A3廠區研發室光纖已拉定位光以集中保護等後續熔接

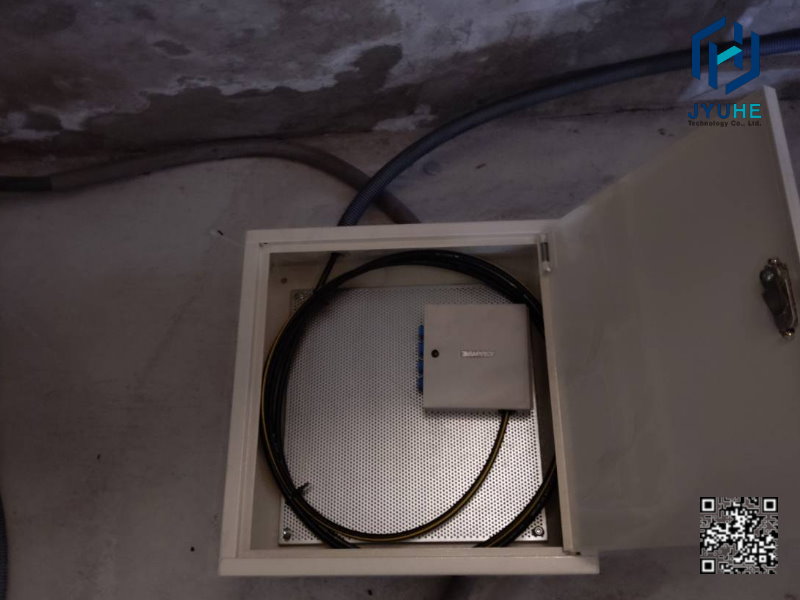

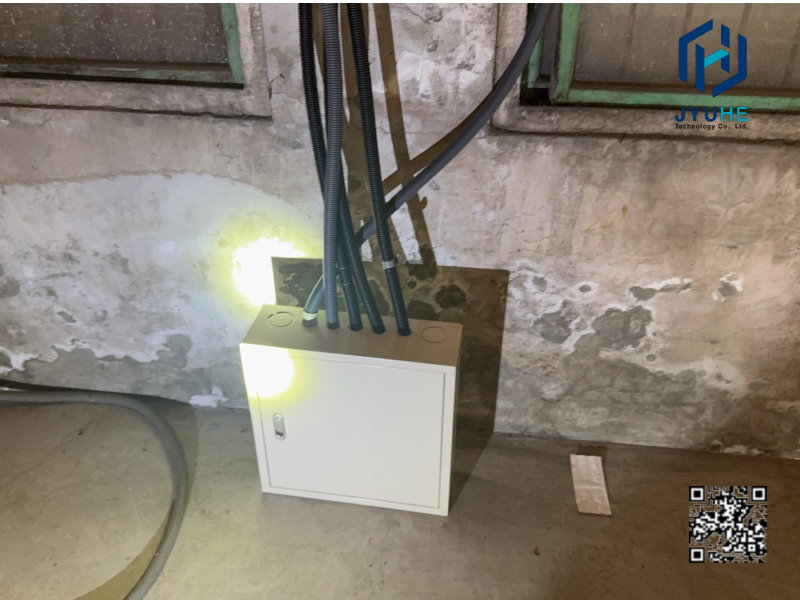

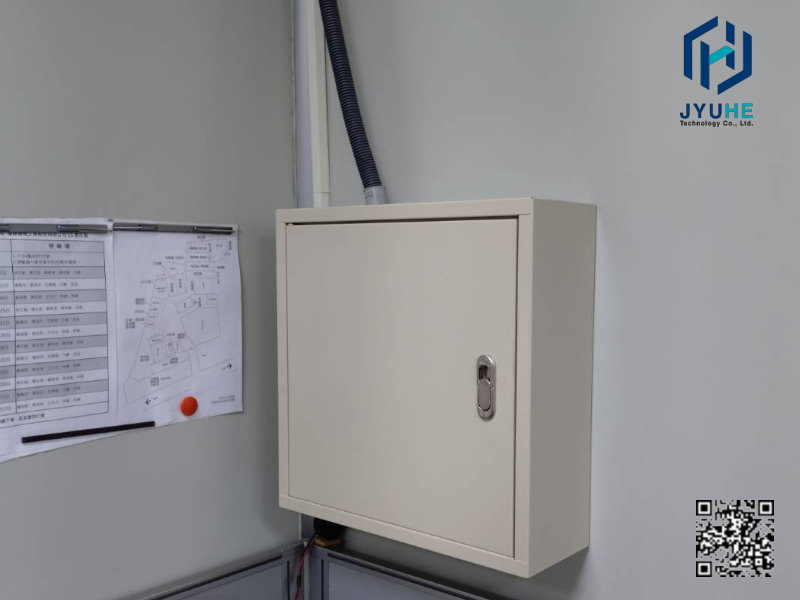

A4廠區研發室增設弱電箱來固定並美觀整線

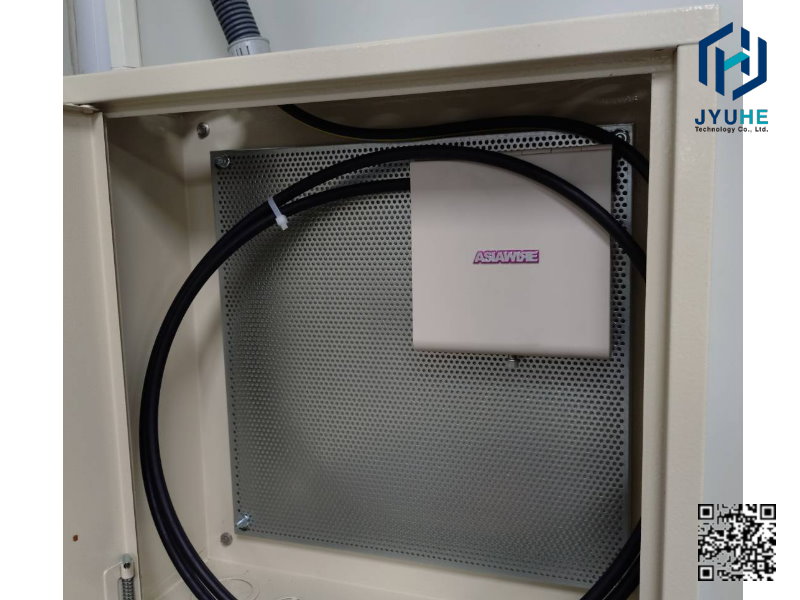

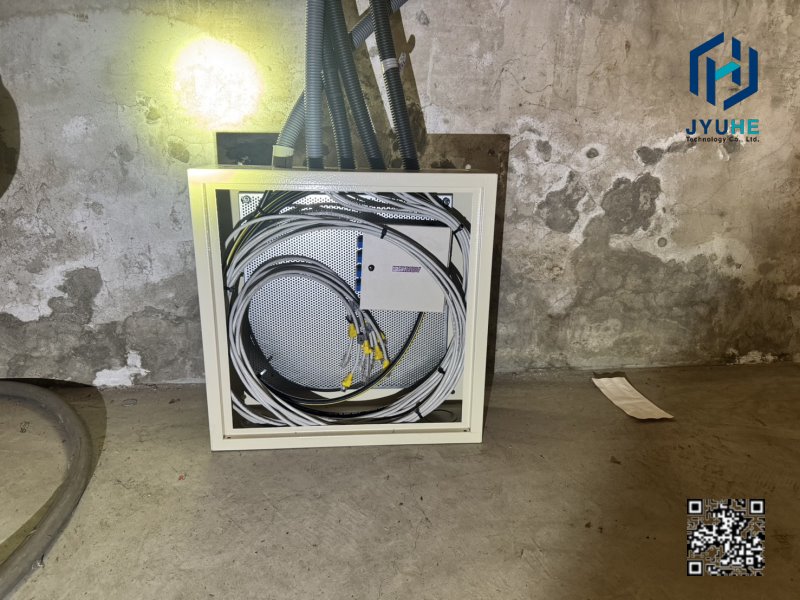

A4廠區研發室光纖已熔接完成並固定
A4新規劃辦公室未裝潢先行將光纖拉定位
A4規劃新辦公室光纖熔接固定完成

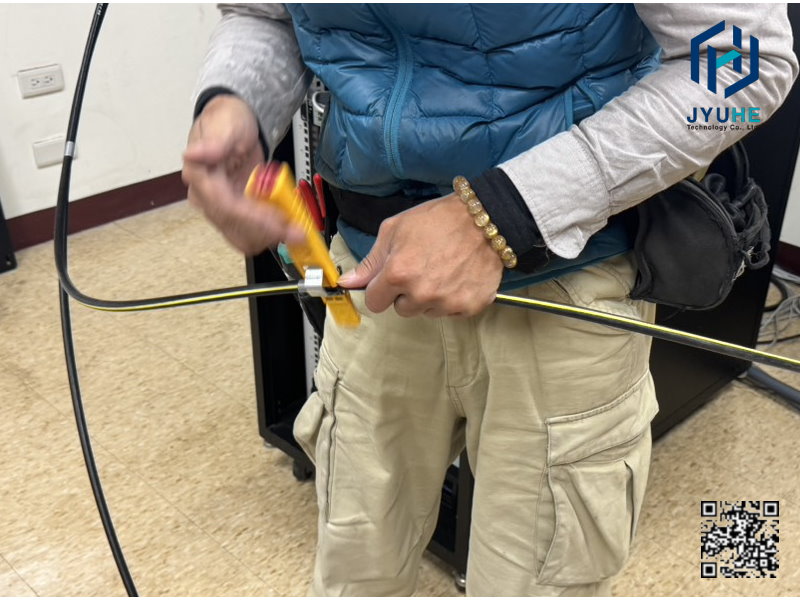

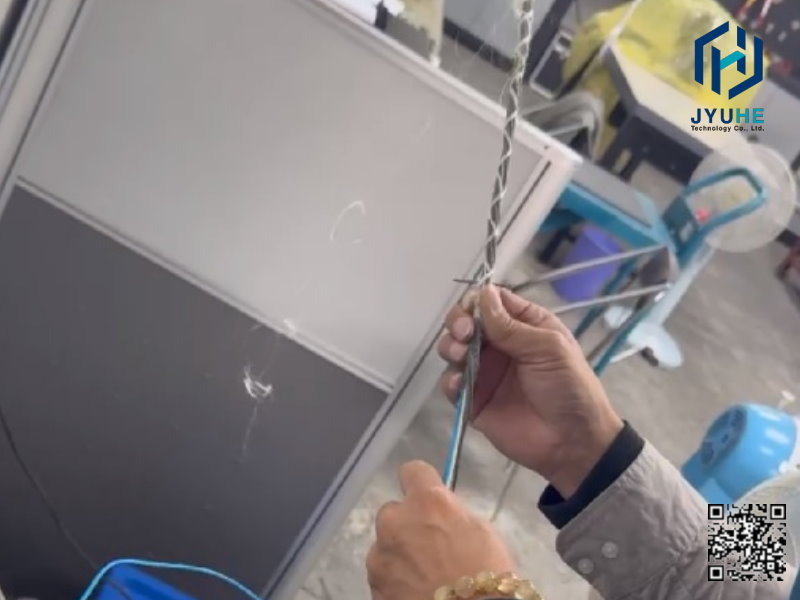

1光纖去皮
2將光纖撥離出來

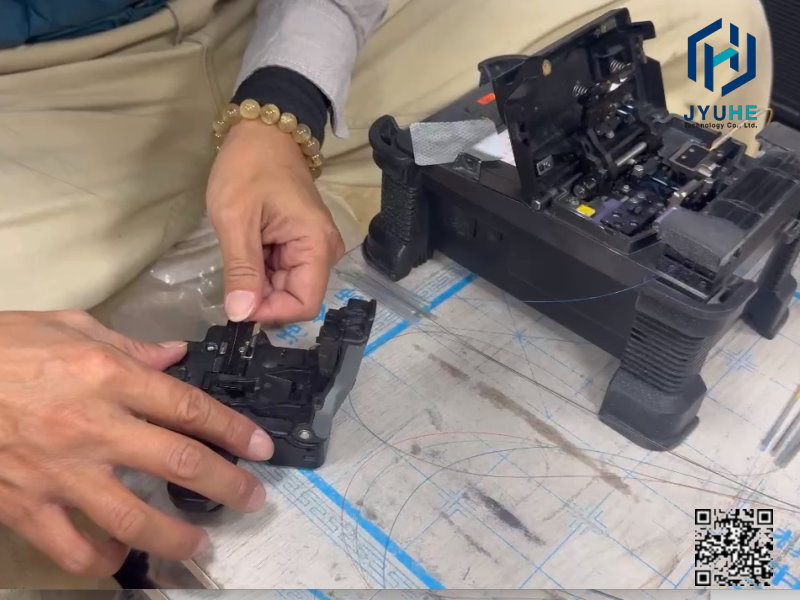

3光纖切出熔接長度

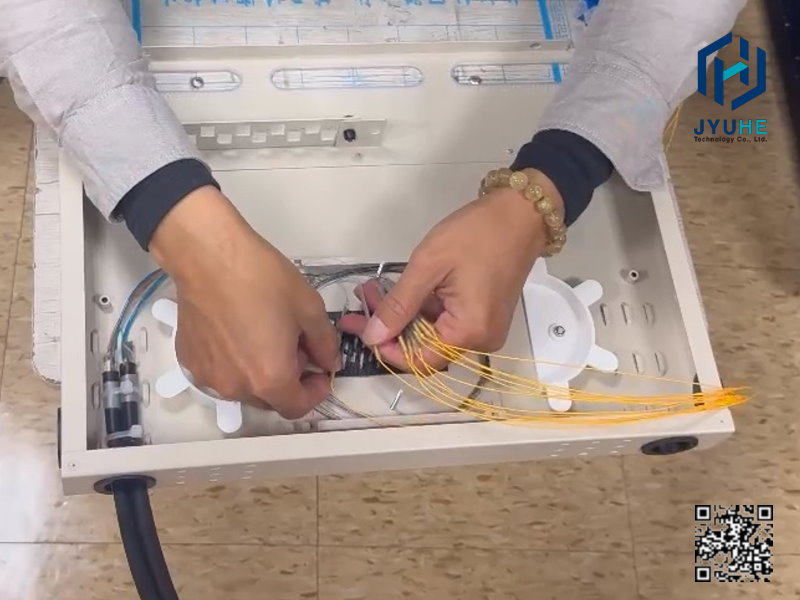

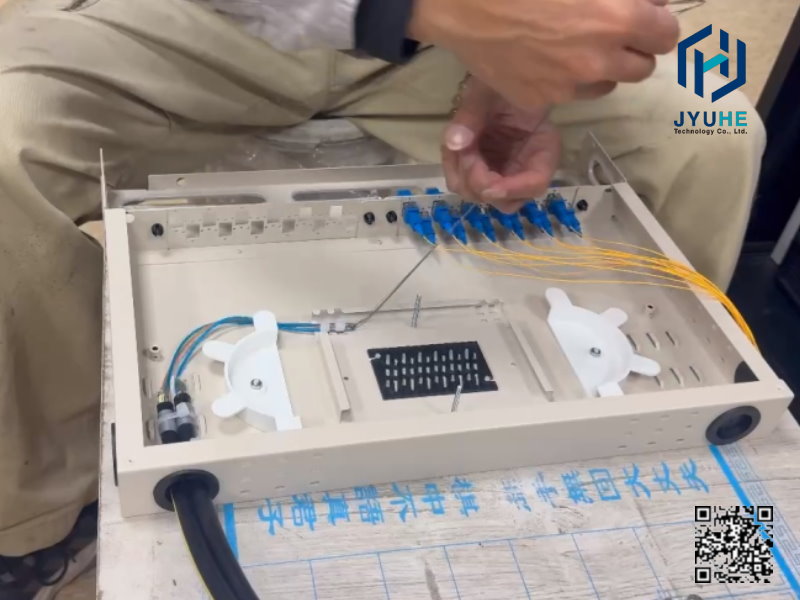

4將光纖入熔接盒中

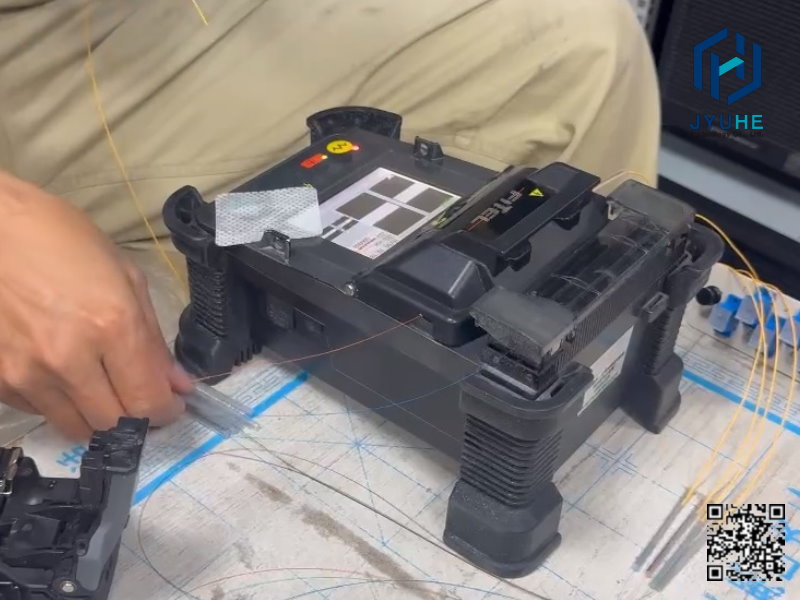

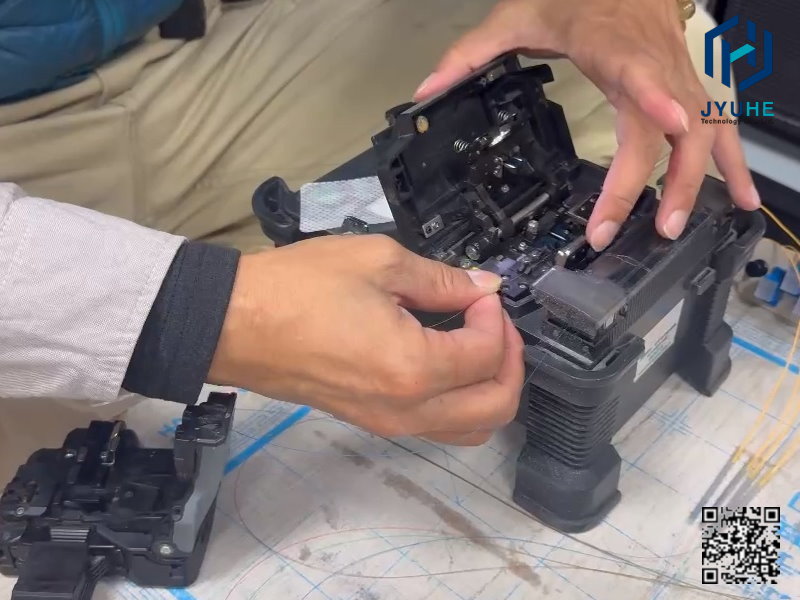

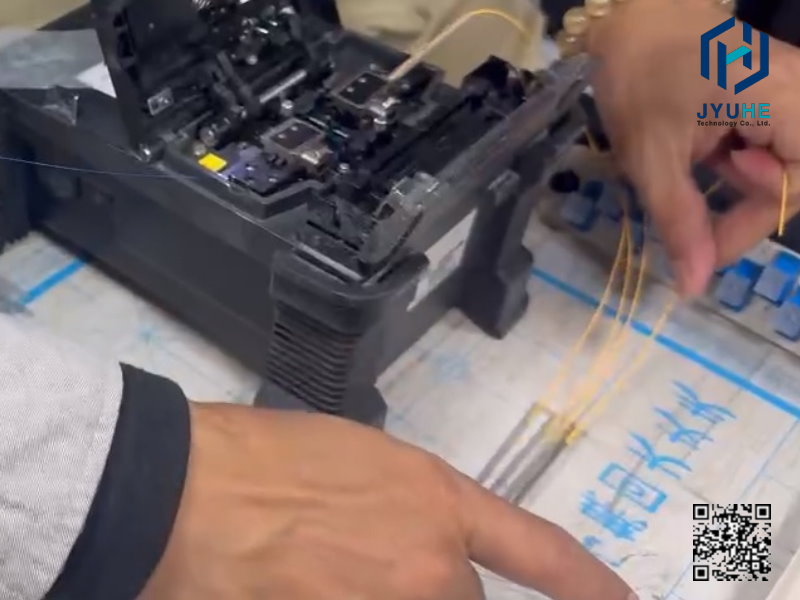

5熔接中
6熔接完成
7熔接端固定在固定盤中
8光纖線整線入盒便於後續熔接

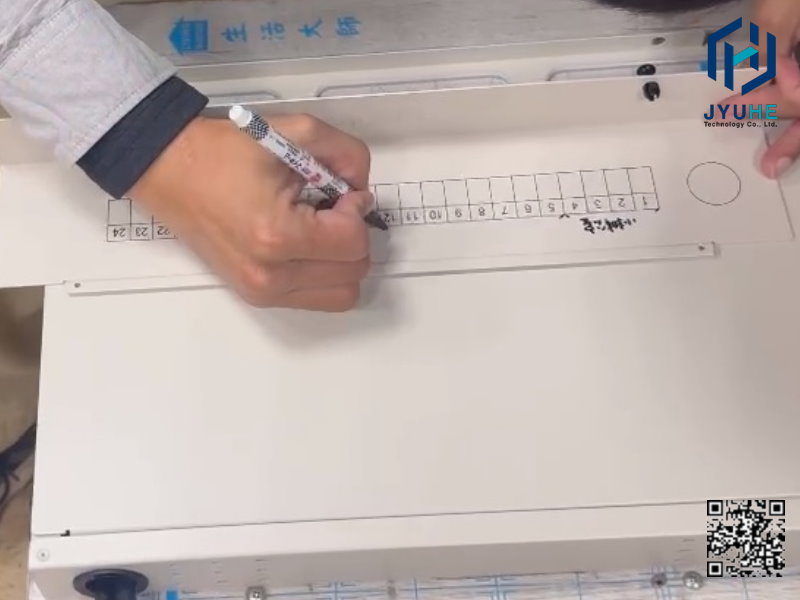

機櫃固定盤中標示各光纖位置編號

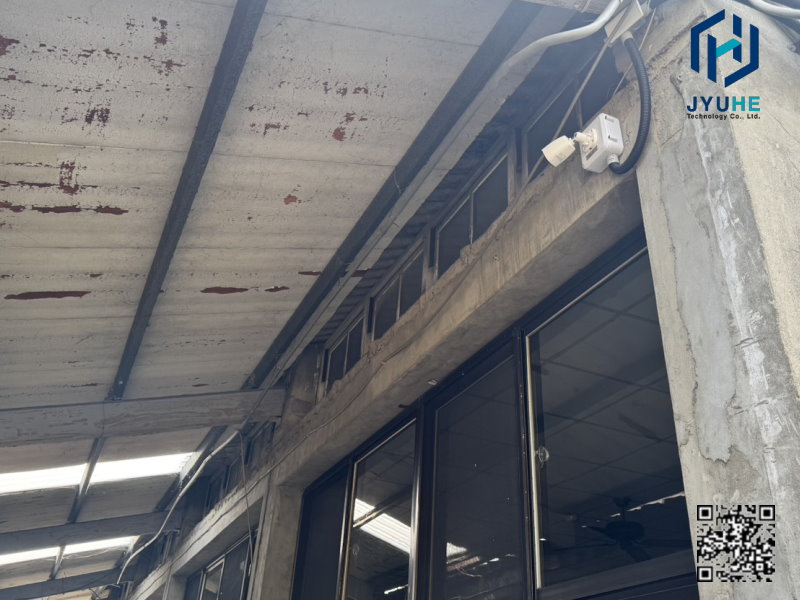

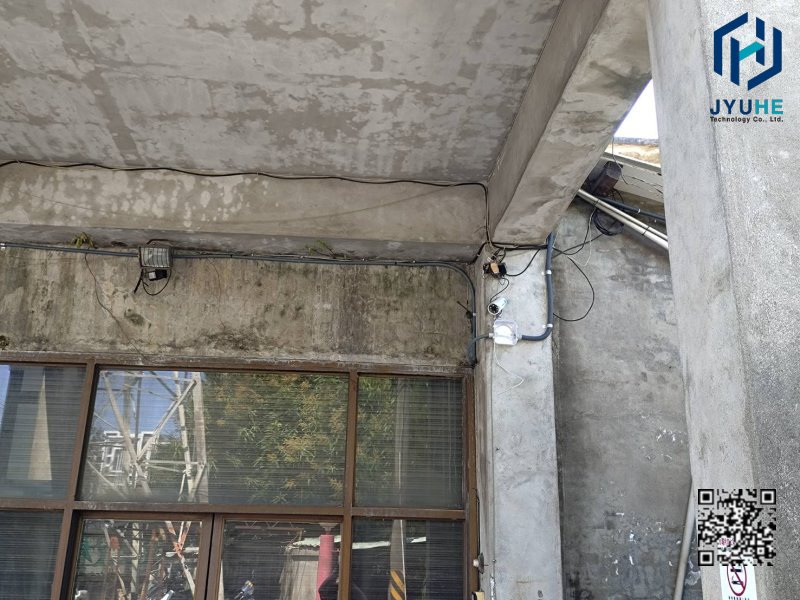

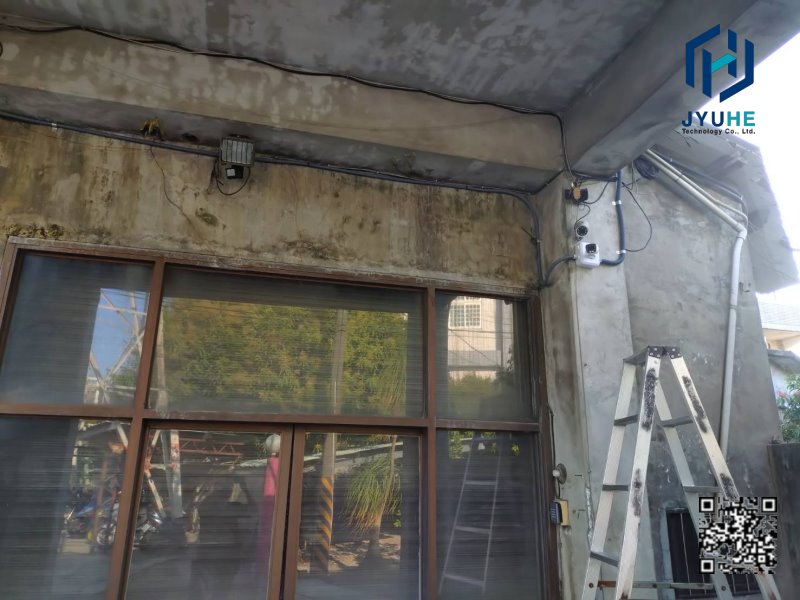

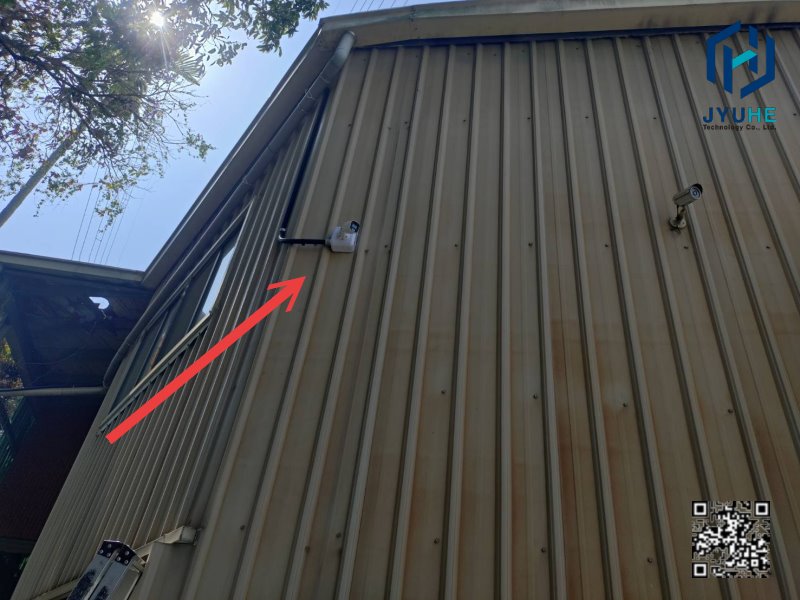

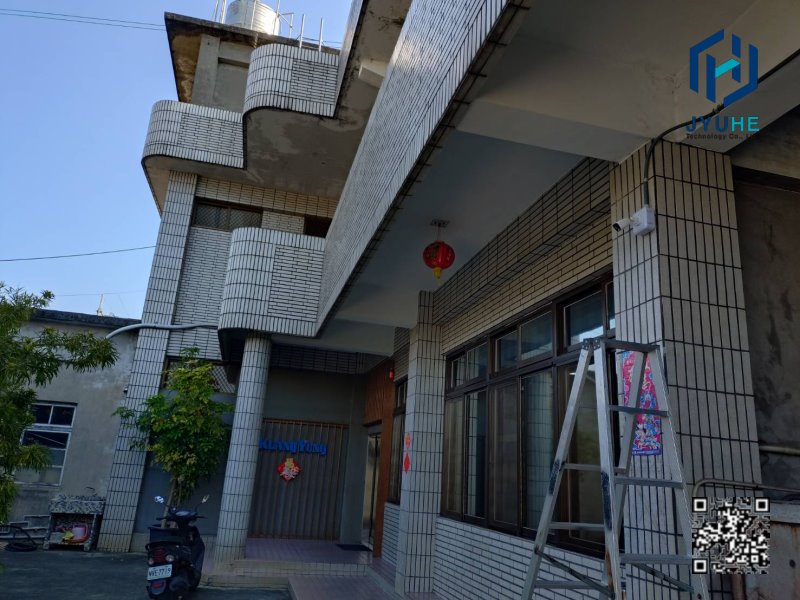

B辦公大樓外管路佈管後固定監視鏡機座防水盒

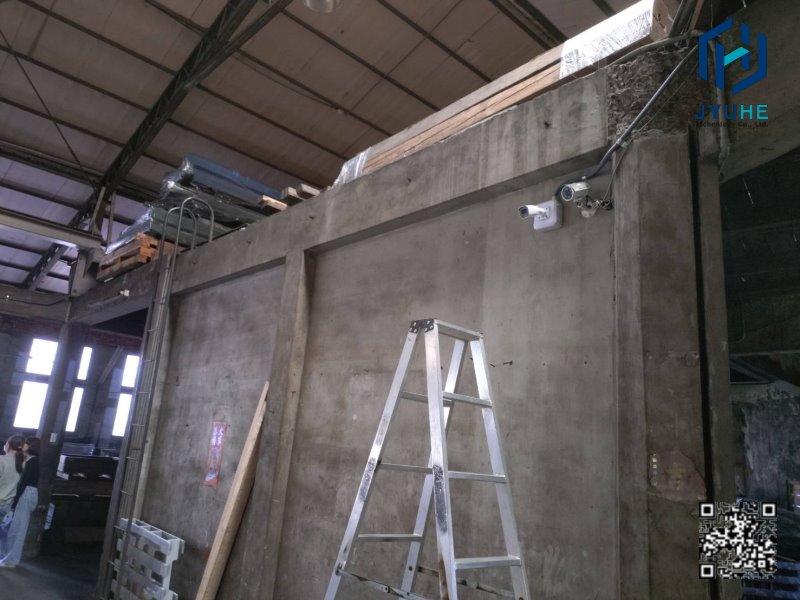

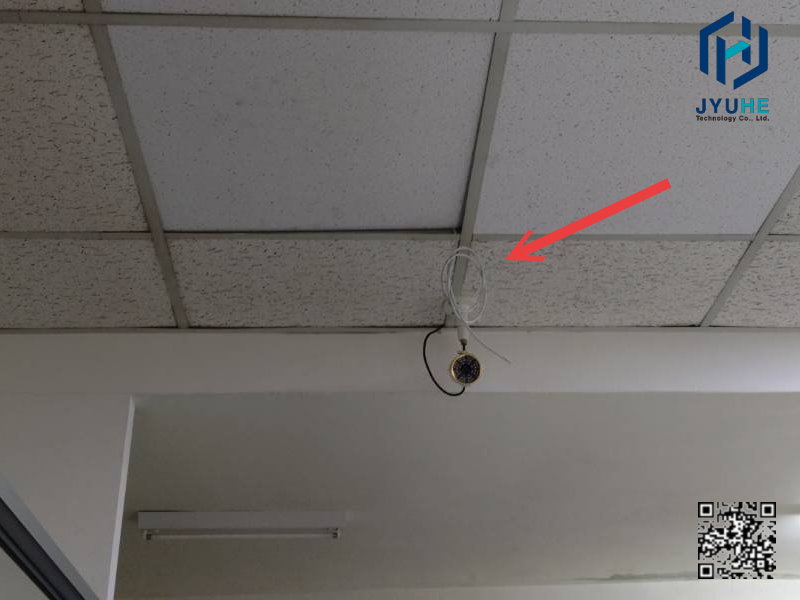

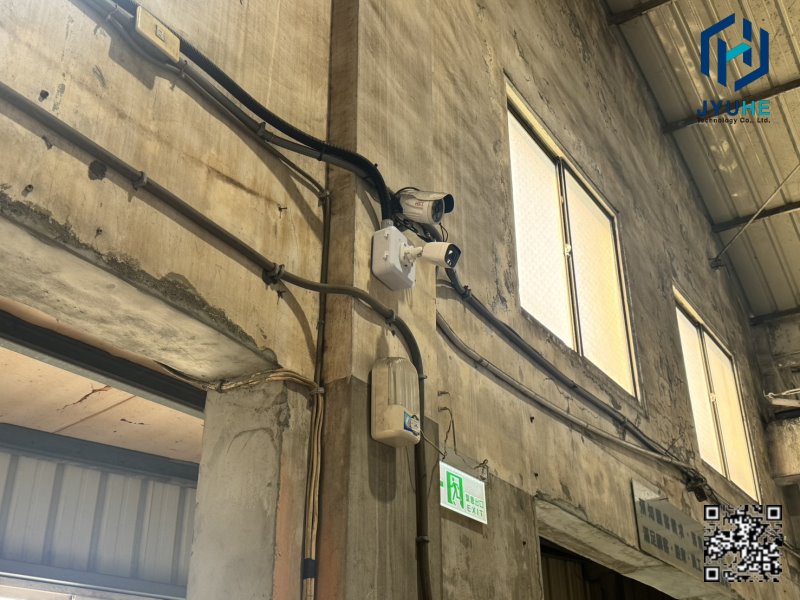

4已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌

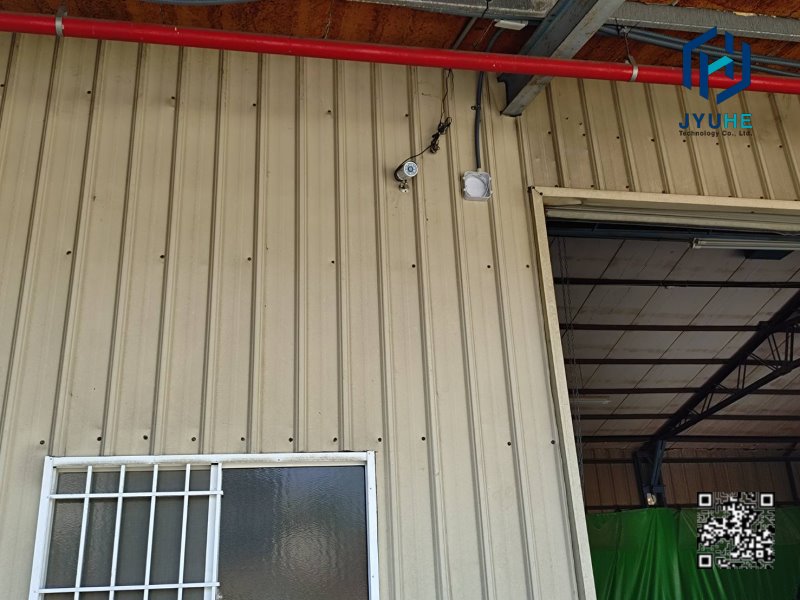

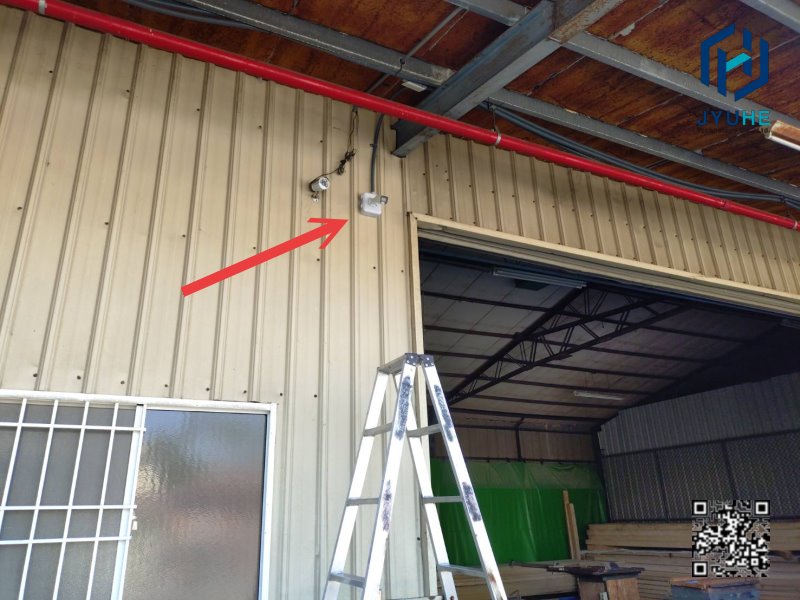

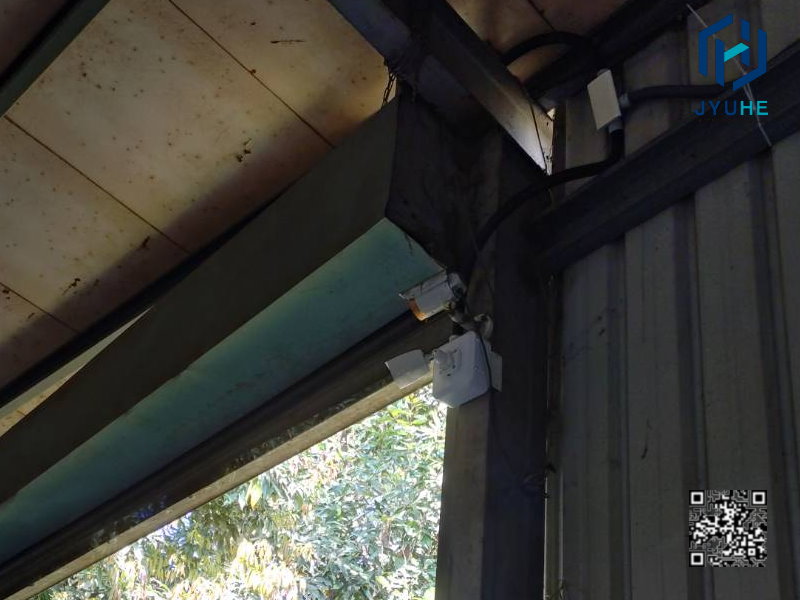

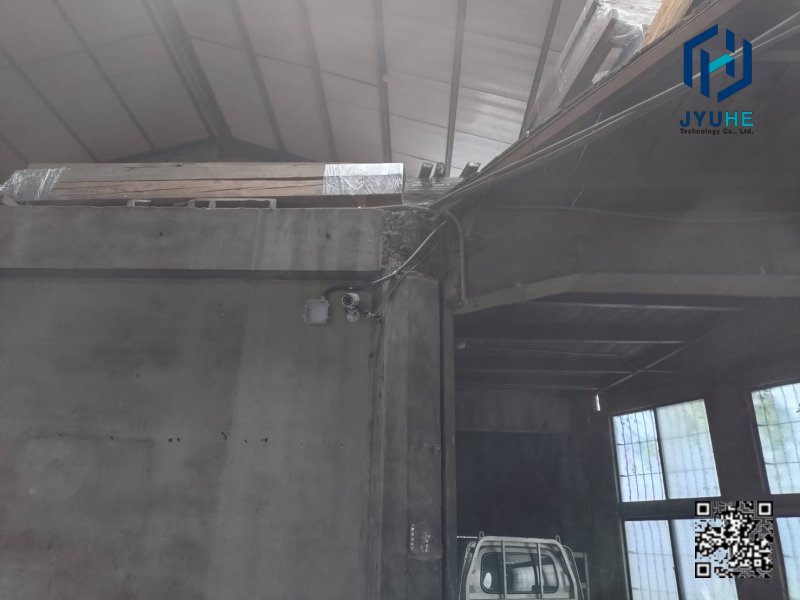

B管路佈管後固定監視鏡機座防水盒

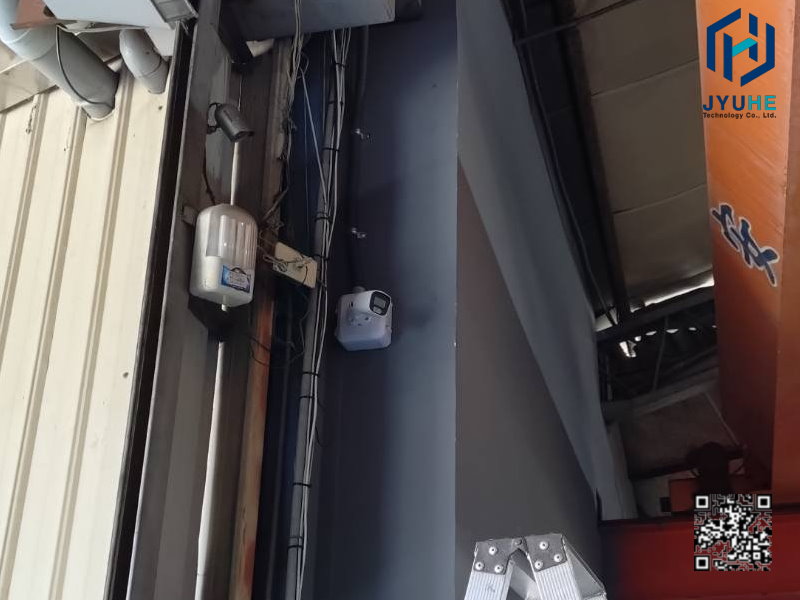

B7已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌

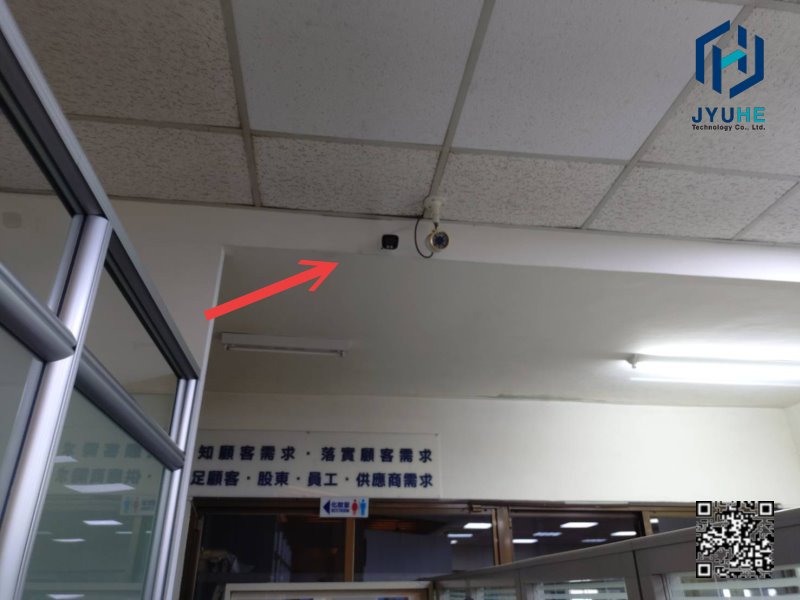

B辦公區佈線完成
B3已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌

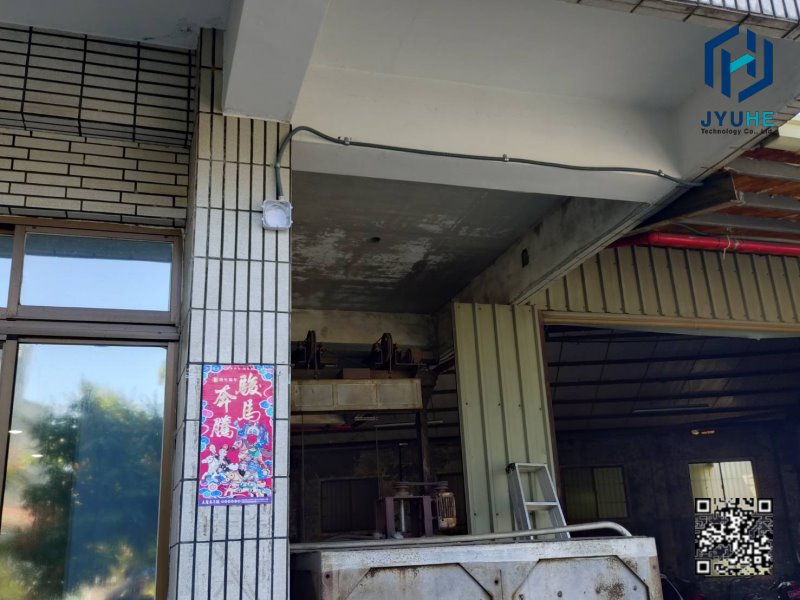

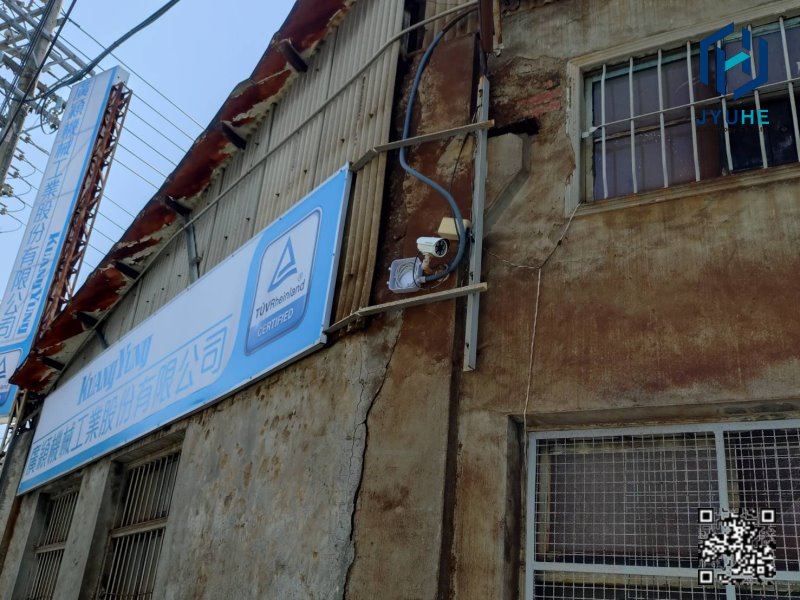

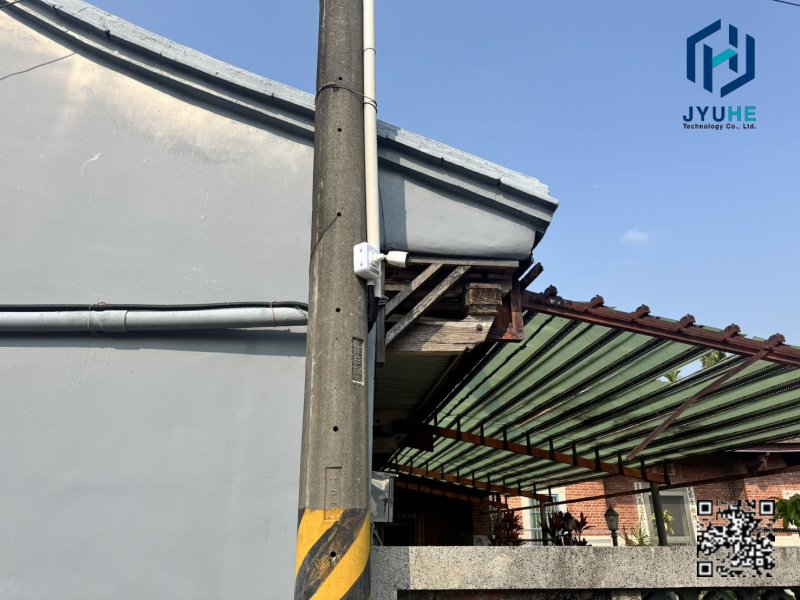

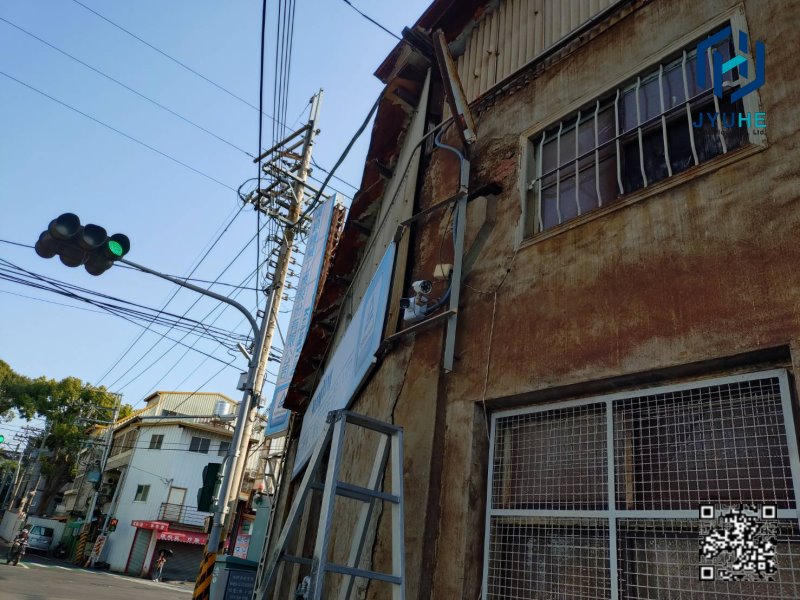

B15公司大門外部管路佈管後固定監視鏡機座防水盒
B2已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B14公司大門外部管路佈管後固定監視鏡機座防水盒
B1已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B1管路佈管後固定監視鏡機座防水盒
B6已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B2管路佈管後固定監視鏡機座防水盒
B5已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B8已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B9已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B10已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B11已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B12已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌
B13已不影響現有錄影前提下先安裝ipcam好後再拆除舊鏡頭無縫接軌

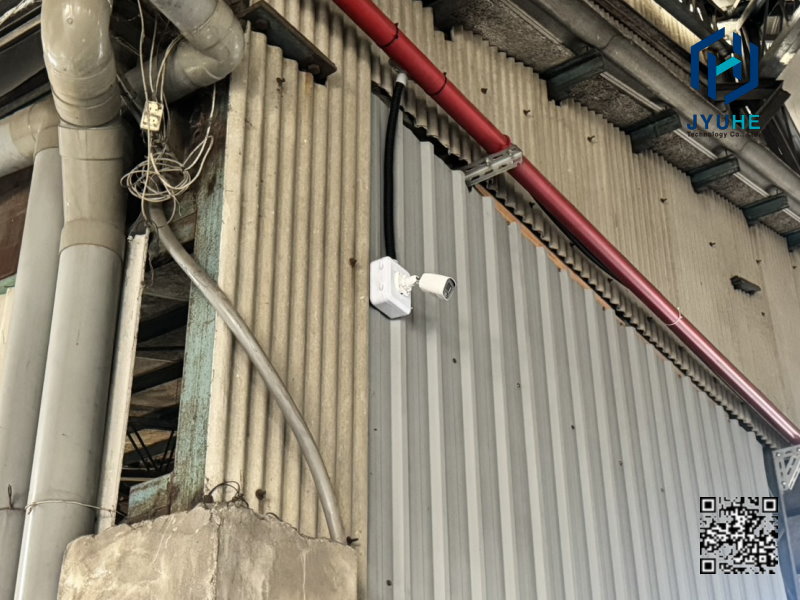

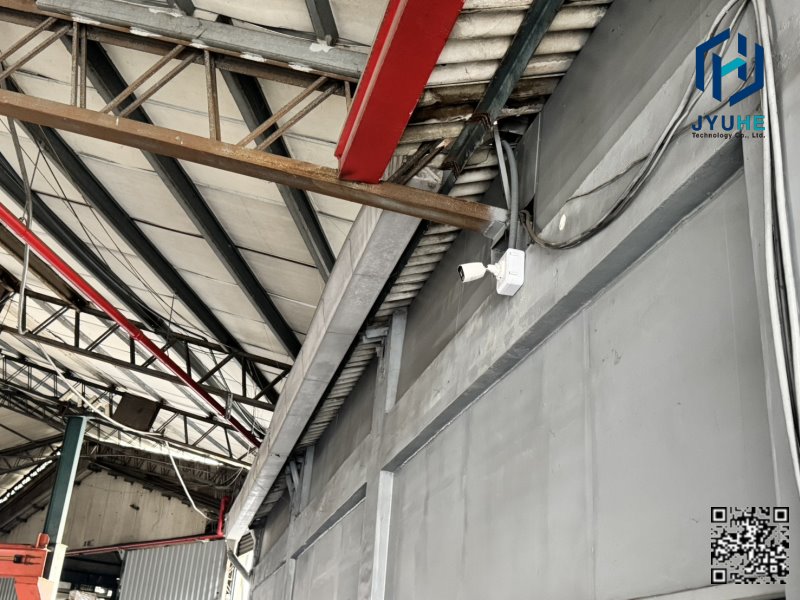

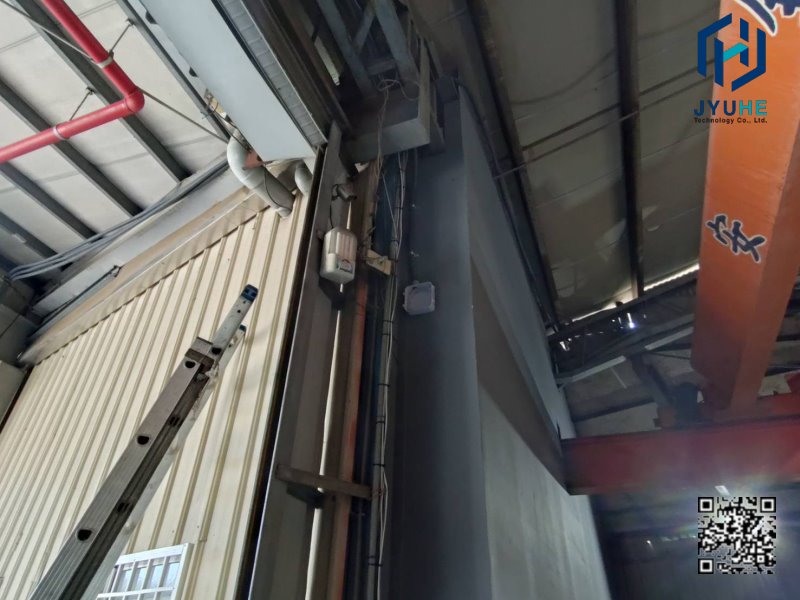

B16安裝增設鏡頭以CD管防水盒強化固定
B17安裝增設鏡頭
B18安裝增設鏡頭

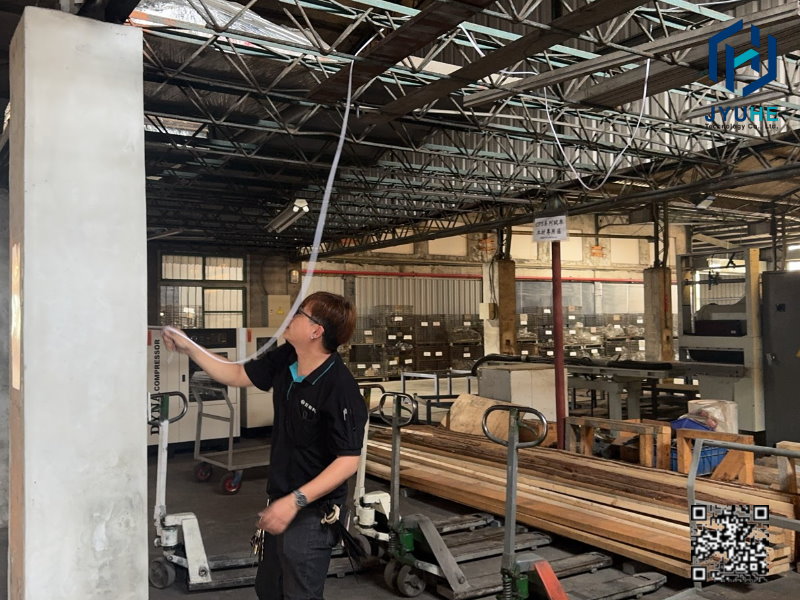

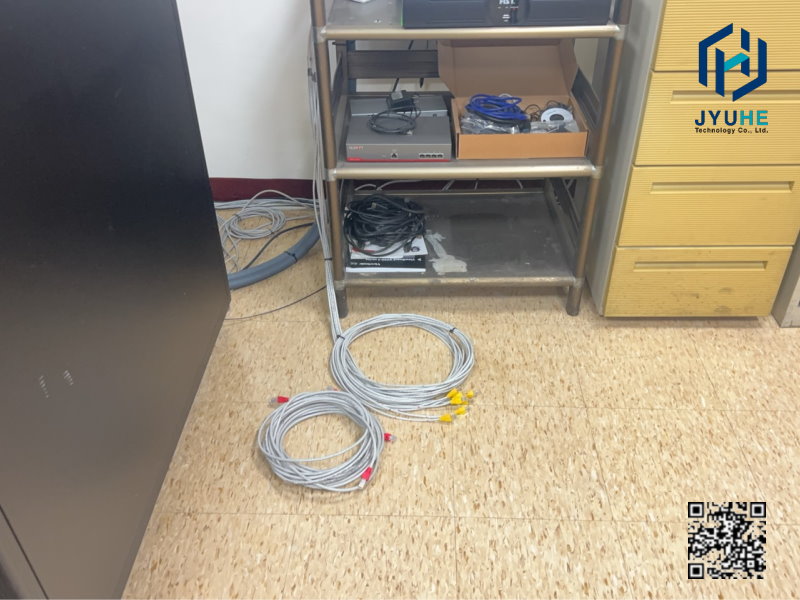

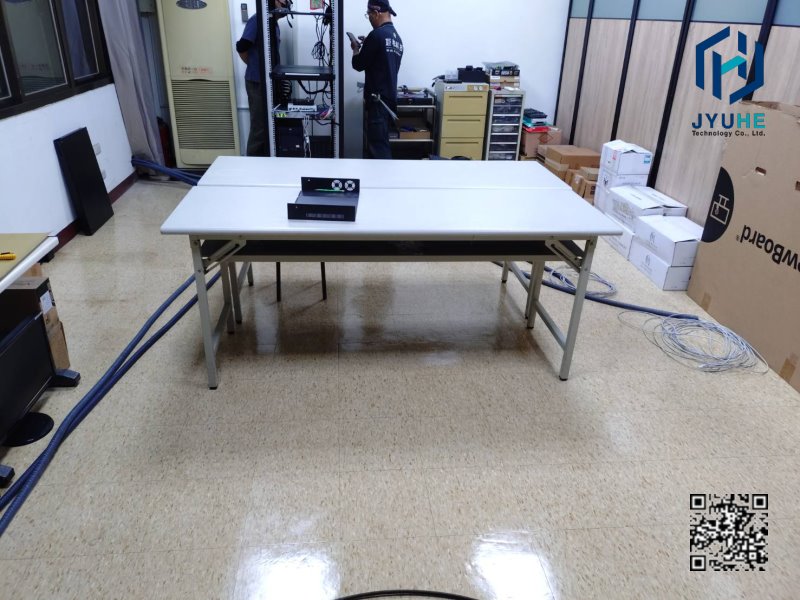

機房光纖網路佈線並以CD管保護進行先前拉線

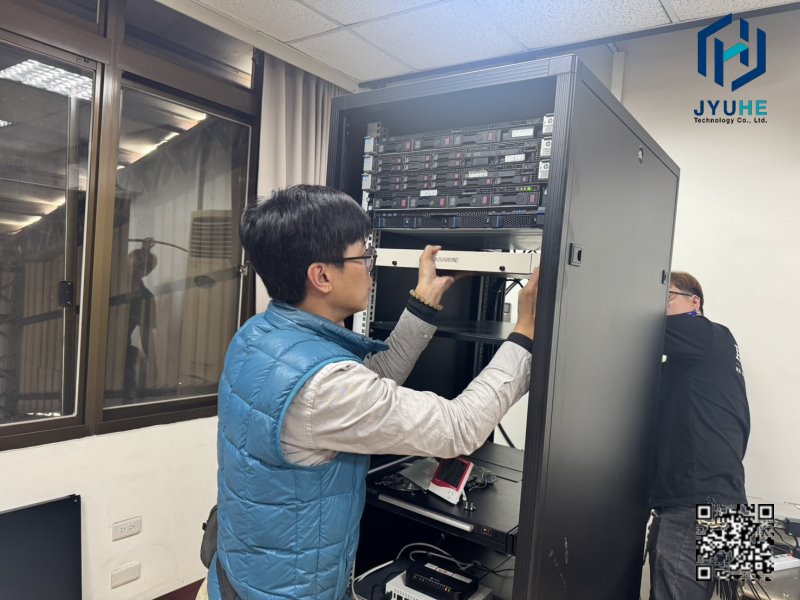

光纖盒安裝上機櫃固定
新辦公室8蕊光纖及網路線入弱電箱工程完成佈線
規劃新辦公室佈CD管路工程

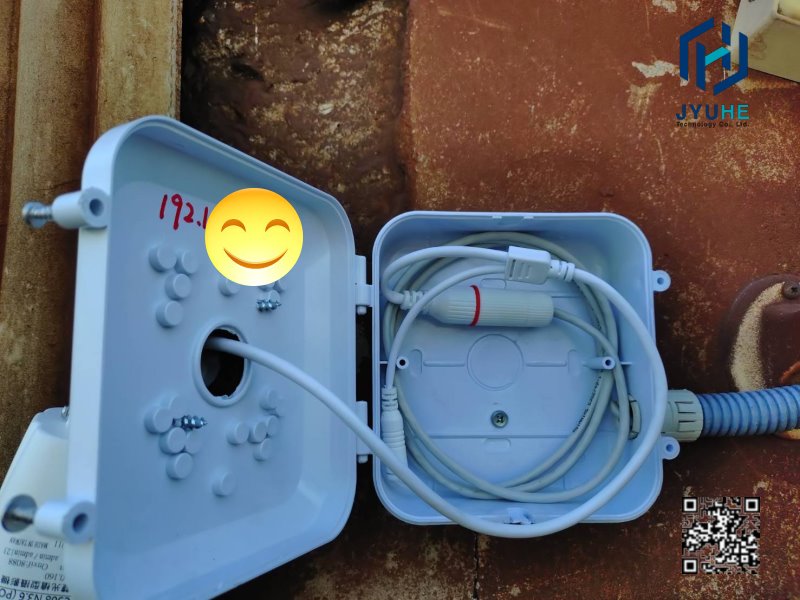

將線路整理入防水盒中並填上IP以便維修時查詢

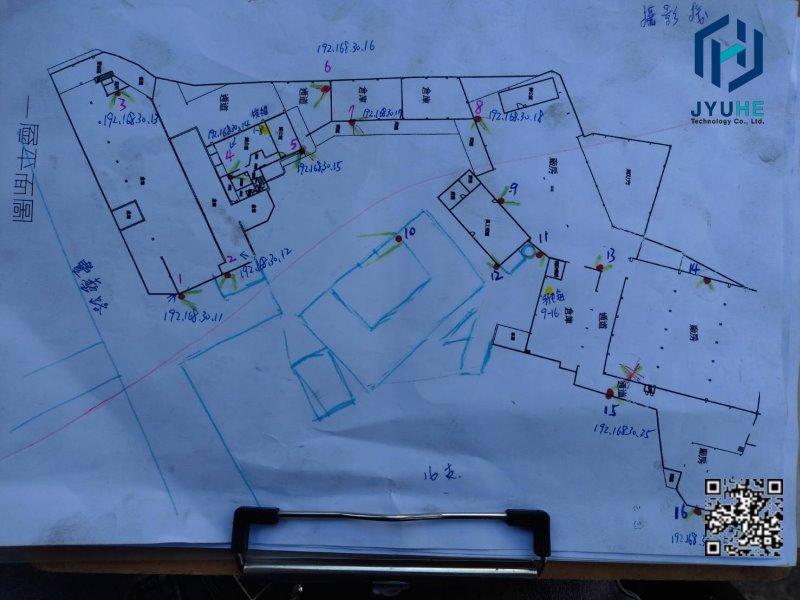

佈管路前先確認所有規劃光纖及網路安裝位置
各區網路分類

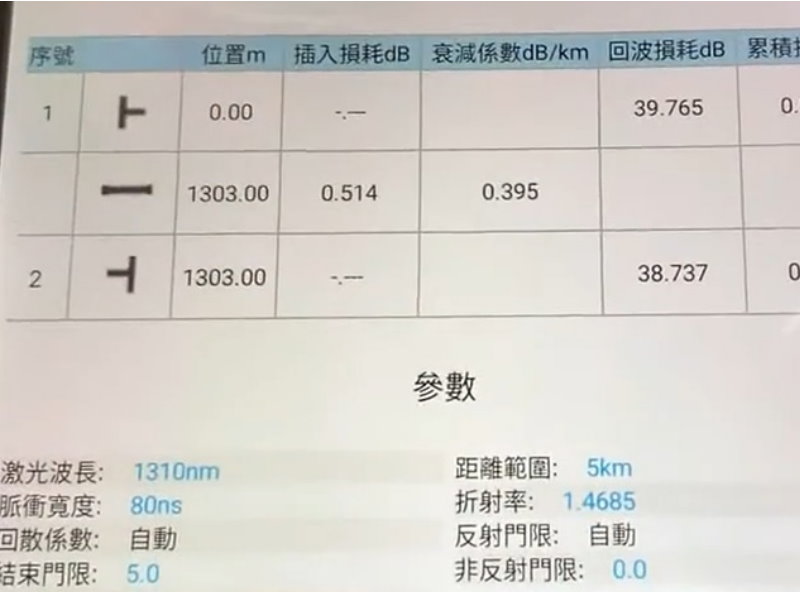

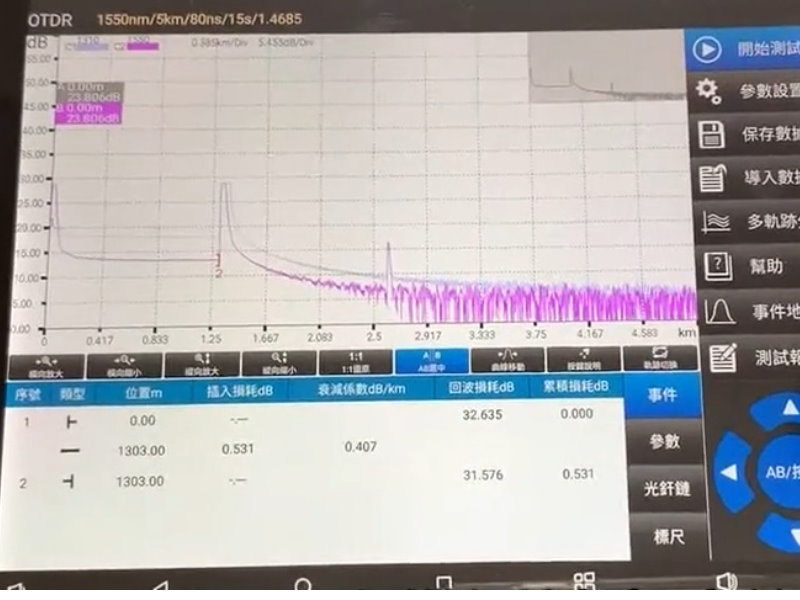

LY8000 MT OTDR光纖測試數據
LY8000 MT OTDR光纖測試報告
