原來監視器DIY這麼簡單 你自己就可以自行安裝監視器

想嘗試自己裝監視器嗎？如果本身具備基礎技能知識，安裝監視器 DIY 不難，巨和來說明你就明了，首要採用網路線來當訊號線傳輸，基本上進行監視器安裝主分析有： 處理線路走法、連接攝影機位置、連接主機端。

監視器安裝DIY撇步，相信會對你有幫助。當然自己 DIY 安裝監視器也有一些風險考量(例如新品就故障)，所以監視器系統安裝有疑慮可以和巨和科技服務圑隊說明的資訊方式提供給大家參考。

安裝監視器 DIY 注意的操作的方法及用法

想要 DIY 安裝監視器，當你要自己拉線的時候，會了解簡單方式一支攝影機只佈一條線，如果有 16 支攝影機可能就需有 16 條線，這麼多線到底怎麼拉呢？！

以前都用：3c2v 同軸電纜跟 5c2v 同軸電纜來連接設備製作手法。

這次要跟您說明的是如何用網路線，來當我們監視器影像的訊號線。當然和同軸電纜相比起來，巨和覺得用網路線來當監視器安裝的訊號線，取得的來源比較便宜，而且也比較便利，所以選擇這種線路來當監視器 DIY 操作。

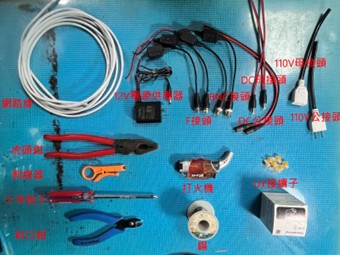

一般監視器 DIY 安裝設備所需工具介紹

• 高清攝影機 一支
• 絞線傳輸器 一組（一組就等於是兩顆的意思）
• 12V 的電源供應器 一個
• 一捲網路線，視現場規劃的位置所需長度 （備註：每個地方攝影機安裝的地方長短不一）或可另購懶人線組
• 斜口鉗 一支
• 剝線器 一支
• UY 接續子（以個人施做方式）
• 防風打火機 （以個人施做方式）
• 焊錫（以個人施做方式）
• 絕緣貼布
• 電動起子

監視器安裝自已動手 DIY 第 1 步：思考如何走線路

準備好了嗎？就進入監視器安裝 DIY 實作囉！
先說一支線路，已經從 設備端﹙攝影機﹚放到 主機端 了，這邊是 前端 另一頭是主機端 的同一個方式，像網路線的剝線方式，可用剝線器 將線端這一段把線外皮剝掉，沒有一定方法只能將外皮剝掉就對了!

一對是兩芯，所以裡面有八芯線，只是很明顯可以用顏色分別為橙、綠、藍、棕 共四對，每一條線，每一個顏色裡面，都有一條帶白色的線。

現在要怎麼做呢？其實就先把絞線傳輸器拿過來，它很明顯有兩種顏色

一個紅色、一個黑色，紅色就把它當成﹙正極﹚，黑色就把它當成﹙負極﹚如此方式來同樣配對。設備端﹙攝影機﹚和 主機端 都相同接法

巨和的做法是，會先把 絞線傳輸器 先剝去皮。剝掉外背保護層就是把塑膠外皮及絕緣錫模把它剝掉，裡面的銅心線芯就會露出來。

可以從這四對線心，選其中一對線，用一組例如：橙白、橙 這一組拿來當成要傳導訊號線路另一對 綠白、綠 這一組拿來當成電源傳輸用途。哪個顏色都沒關係，沒有一定規範。

接下來就是你決定思考，到底是要紅色的傳導訊號線接帶橙白色的線？還是紅色接傳導訊號線來接帶橙色的線芯呢？

其實答案是都可以，今天你要反過來也可以，沒有一定的方式，只要 設備端﹙攝影機﹚和 主機端兩端接的顏色要相同。

因為等一下是用要吃焊錫方式；或用 UY 接續子方式來銜接。也有把它兩條線絞在一起接合。依個人習慣接法，覺得只要牢固，接觸面多都沒關係。

重點是不要兩條線芯接觸面只有一點點，如果假設隨著時間長久了之後，接觸面就產生不良的狀態下，畫面就會變成影像不良的狀況發生。

監視器 DIY 常用快速接頭：UY 接續子

DIY 在做銜接時除用焊錫外，還有一種叫快速接頭 UY 夾。

套進去之後夾一下，裡面有個夾片就把它擋起來了，那個是最方便啦。

這裡一起分享便捷方式，以經驗上來談覺得還是用這種吃焊錫的方式，是比較穩固的。

這邊必須說，用這種打火機焊錫的方式，其實不是正規的。

其實要用烙鐵是比較好的，是因為不用等烙鐵發熱的時間，且打火機攜帶方便、隨時隨地都好取得，所以老工班才會常用這種方式。

焊錫完了，就可以把它單獨用貼布、絕緣膠布把它包起來，你如果不要焊錫也沒關係，沒有人說一定要焊錫並非必要性。

只要線路有接好其實它都會通，因為我們在幫客戶施工的時候，我們都希望設備跟線路，使用品質是長久的，所以會多加一個焊錫的動作！！
不然的話我們也不希望一直跑維修服務，希望東西都是比較穩定性高的，希望各位能體會我們的用心。

好了之後，稍微把線整理一下。

其實最後要整這些線的時候，你要用貼布把它包起來，怎麼包收線的方式其實都 OK，看個人的習慣，套一句話：你…順眼就好啦！

兩邊其實是相同一樣的手法就可以了。

假設今天的施工環境是在比較惡劣，或是室外比較潮濕狀態的話，其實這個接觸面它是會產生粉粉的，然後它開始就會開始產生不良。

最直接的就是影像訊號，開始怪怪的跳動、不見…等等之類的，很多因素，有時候到現場時看到，直接把這個線剪掉再重接起來省的因為它就無明的故障問題還一一查線。

監視器 DIY 小補充：焊錫處理(非必要過程)

做焊錫的動作，它就純粹只是要讓這個接點的壽命變長，這是最重要的重點。不焊錫也沒差還是可以用，沒有人說一定要焊錫。

再來不能空燒焊錫，打火機要去燒到焊錫才對，它遇熱它會融掉。

讓焊錫跟線路黏在一起，就是樣相愛。

焊錫的時候要注意，它非常非常的燙，所以要小心

但是如果一直燒它，會開始變色，就我之前聽到的說法，好像會破壞到它線本身的質量。

做完了之後呢，就可以直接做絕緣處理。

也就是說用網路線方式做訊號的延伸，已經完成可以操作了。

疑問

一條網路線裡面，如果純粹都只跑訊號的話，可以接幾支監視器攝影機呢？答案是一條網路線可以接四支監控攝影機！
和同軸電纜比較的差別在於，這種網路線因為是非隔離式的，在一些比較容易有電磁干擾的地方，這種線訊號比較容易被干擾，它跟同軸線比起來的話，同軸線的抗干擾比較好。

監視器安裝自已動手 DIY 第 2 步：如何用設備線連接攝影機

現在我們的攝影機就要登場了喔！

每一支高清攝影機 它都會有兩個接頭，第一個接頭是電源接頭，第二個接頭是訊號接頭。這個訊號接頭，它的規格是 BNC、所以連接的 BNC 絞線傳輸器是要用母座規格。

主要攝影機設備端是一條 BNC 的公座規格。

所以你在買的時候，看你的攝影機設備端是要買 F 接，還是買 BNC 的，如果要直接接主機或是攝影機端的話，請都直接買 BNC 的規格，這樣就可以了，這邊很簡單。

兩邊的頭一公一母直接把它接起來，記得要轉緊喔。

如果你只是插上去，沒有把它轉緊的話它很容易就拉開了。

所以你插上去的時候，要記得再把它轉過來。

這樣的話它就已經接合算是緊的，基本上不會掉。

再來電源的部分，拿起變壓器，往變壓器後面的電源插座，把它插下去。

建議各位可以拿絕緣膠布，把它包起來這樣的話可以增加它的密合性。訊號的接頭不包我覺得也還好，但是包的話可能會更好。

然後監視攝影機這邊就要找一個 110 的電源，旁邊有一個延長線，直接拉過去接我們的延長線，這樣攝影機端的部分，就已經完成了。

監視器安裝自已動手 DIY 第 3 步：如何用設備線連接主機端

再來回到主機端這邊看一下，只要是這種高清型的混合式主機。它後面基本上都一定會有，所謂的 BNC 的接孔，看你是 4 路 8 路還是 16 路，它就有 4 個孔、8 個孔或是 16 個孔，要接第一個頻道第二個頻道，可能上面有標示 各位要看清楚。

另外一邊的訊號，重點我們就直接接電源。

BNC 的接頭直接選定你要接入的那個頻道，直接把它插進去並且要旋緊，確認線路接續完成。

這時可取一台測試的電腦螢幕﹙我們是專用測試﹚小螢幕，就直接把我們的 HDMI 線接到我們的監控主機。

各位要看一下畫面影像有沒有出來，如果假設最後影像沒有出來的話，可能要檢查一下影像的那兩芯線有沒有接反。

或者是你就近供電的變壓器有沒有電源。

檢測成功完成的話影像就出來了。

OK，夠簡單吧！深入了解會這一招，你也可以裝簡單的監視器，裝監視器就是那麼簡單，不用擔心會很複雜。

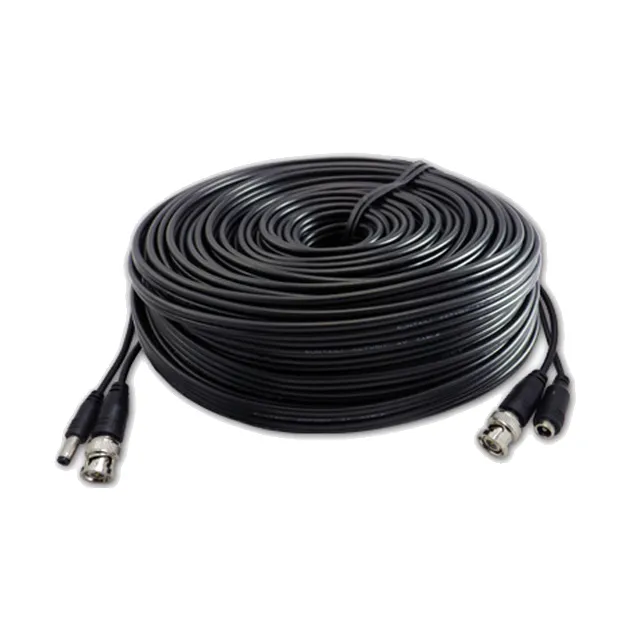

另外有一種方便的監視器懶人線

但各位要去買那種所謂的監視器懶人線，會建議還是不要，你自己想一想：

監視器懶人線裡面那麼細，比這種 CAT5E 網路線還細，那麼細的情況下它傳導的速率，傳導的品質一定是不好的。

所以巨和不建議用懶人線，它基本上兩邊頭都幫你做好了，假設你要穿管線的時候，那你就麻煩了。所以各位可以的情況下，網路線巨和覺得很好用，而且是 CP 值方便性高的，請不要用懶人線。

好的互相研究說明到這裡，沒有想到網路線也有這樣的功能吧？不要擔心自己做延長線，會造成影像品質的不良，免用煩惱嘍！現在就拿起你的工具 DIY 喔。如果有不了解的問題，歡迎到巨和官方 LINE  ID：jyuhe 留言讓我們知道。

一般家用監視器安裝費用多少錢？

許多客戶詢問如果住家想裝 2 支或 4 支監視器大約要多少錢，這裡簡單以常用規格的 200 萬畫素(1080P)監視器為例，提供參考價格，實際報價需以現場勘查規劃為準。

＊以上費用僅供參考，實際費用以市場浮動報價為主

如果看完以上互相學習，會發現自己 DIY 還是有些困難，建議找專業安裝廠商來做規劃施工。巨和科技具有多年的監視器安裝規劃經驗和服務熱忱，只要來電必提供有效的規劃施工流程，第一時間協助客戶了解問題，以您的習慣建議最安全的環境空間。

有監視器安裝相關需求皆可免費洽詢，歡迎撥打服務專線 04-24852315 0988-639816 謝先生預約、可以加巨和 line  jyuhe 好友洽詢。
